Утепление зданий из ЛСТК

Тепло в каркасном здании держит не металл, а пирог стены — набор слоёв, который считается под конкретную задачу: отапливать цех круглый год, держать минусовую температуру в морозильной камере или просто закрыть контур холодного склада. Один и тот же каркас из ЛСТК может быть собран десятком разных способов, и разница между ними — это разница в цене, в толщине стены и в том, чем здание будет обшито снаружи.

Ниже — двенадцать схем, которые мы применяем на объектах. У каждой показан состав слоёв и сказано, где она уместна. Общее устройство каркаса и профиля — на странице о технологии ЛСТК; здесь только про стену.

На всех схемах слои идут изнутри помещения наружу — на рисунке слева направо.

Стены с внутренней отделкой под чистовую

Пять схем для зданий, где внутри живут или работают люди: жилой дом, офис, административная часть цеха, бытовые помещения. Внутренний слой везде одинаковый — гипсокартон в два листа с пароизоляцией между ними, под покраску или обои. Различаются они наружной частью: чем утепляем поверх каркаса и чем закрываем фасад.

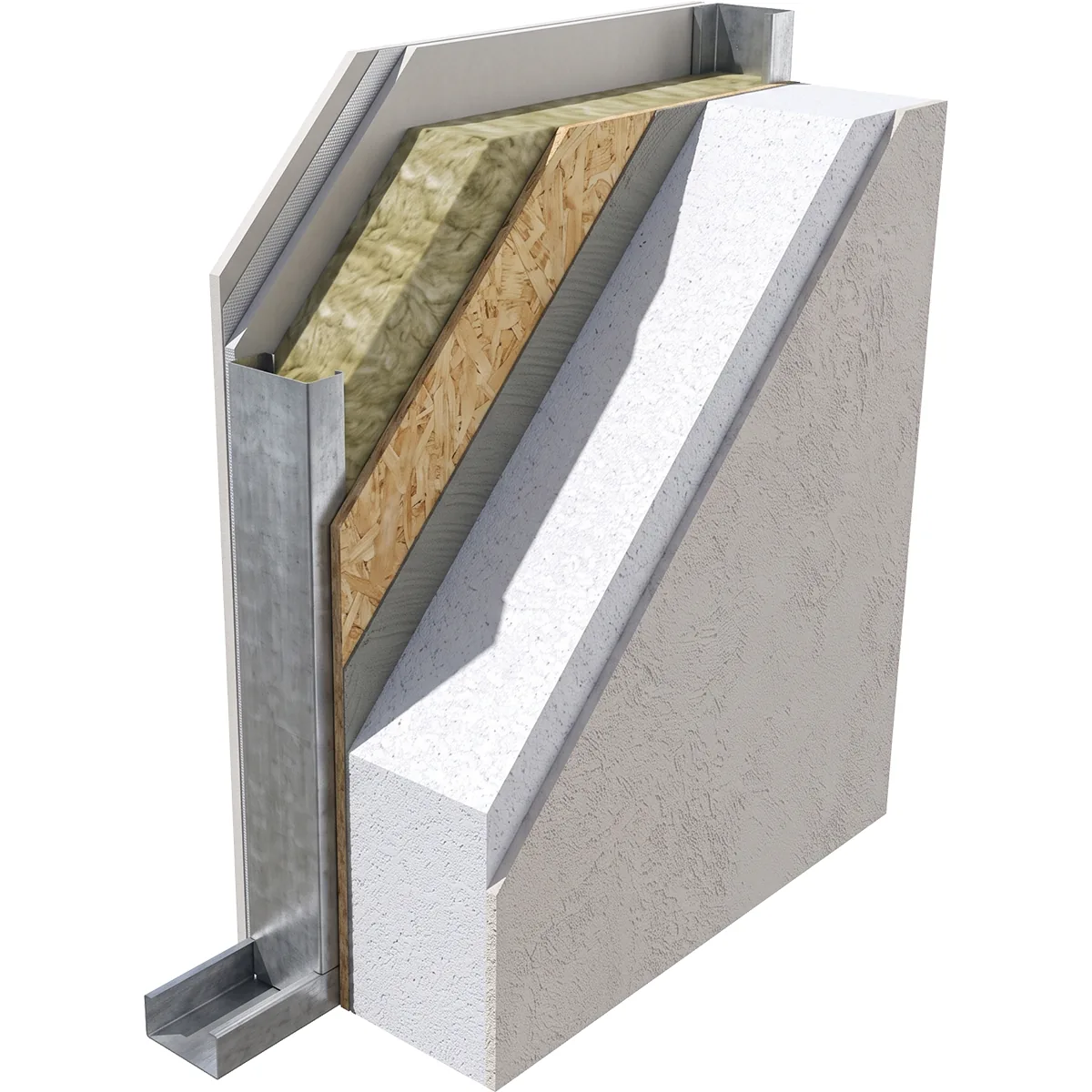

Минвата в каркасе + пенополистирол под штукатурку

1. Гипсокартонный лист
2. Пароизоляционная плёнка
3. Гипсокартонный лист
4. Минеральная вата
5. Каркас из ЛСТК
6. Плита OSB-3, 12 мм
7. Клей для пенополистирола
8. Пенополистирол EPS 70
9. Декоративная штукатурка

Самая тёплая из штукатурных схем: утеплитель идёт и между стойками, и сплошным слоем поверх плиты. Для жилого дома в Беларуси — рабочий вариант по умолчанию.

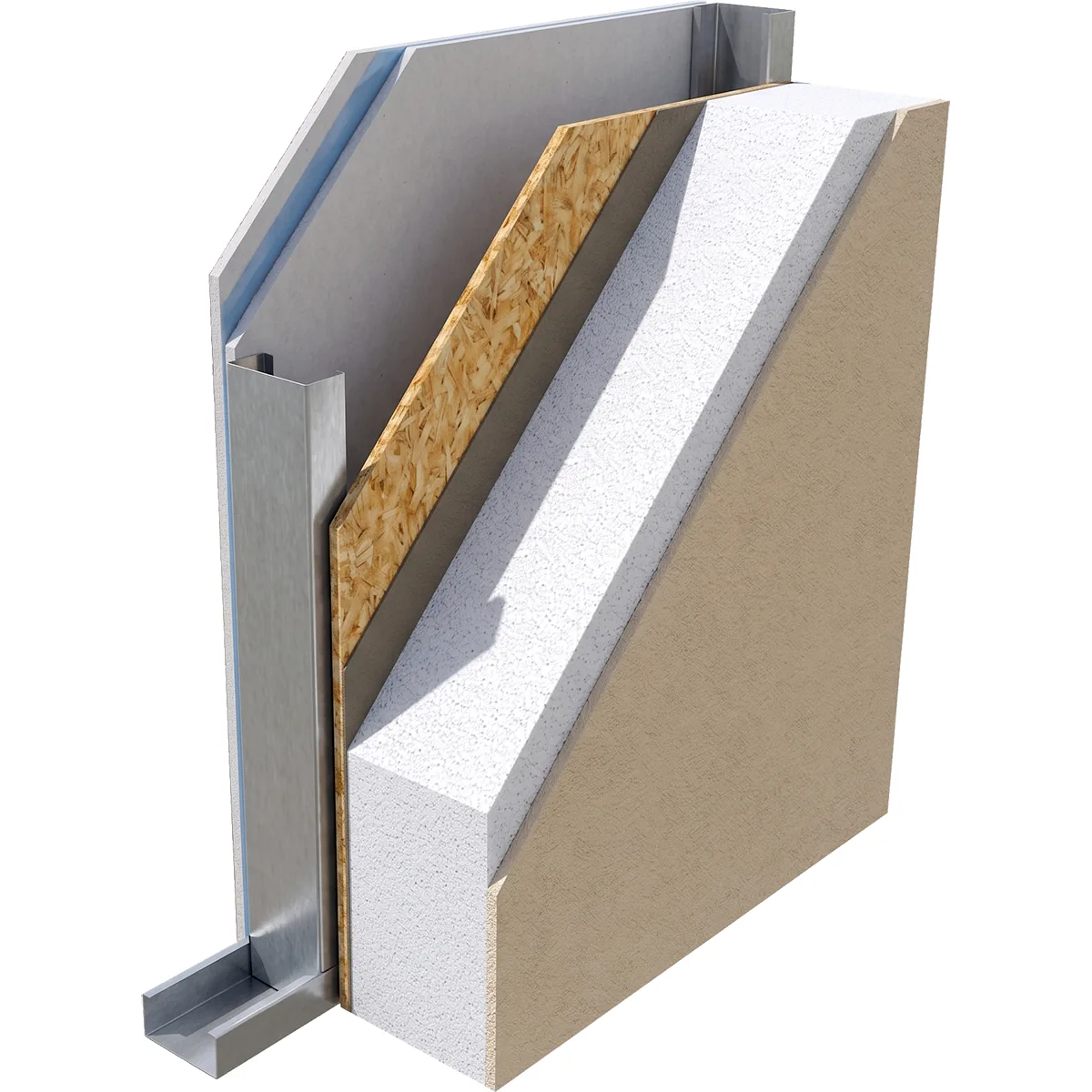

Пенополистирол под мокрый фасад

1. Гипсокартонный лист
2. Пароизоляционная плёнка
3. Гипсокартонный лист
4. Каркас из ЛСТК
5. Плита OSB-3, 12 мм
6. Клей для пенополистирола
7. Пенополистирол EPS 70
8. Декоративная штукатурка

Та же схема без ваты внутри каркаса. Стена тоньше и дешевле, весь утеплитель снаружи — поэтому мостиков холода по стойкам здесь меньше, чем кажется.

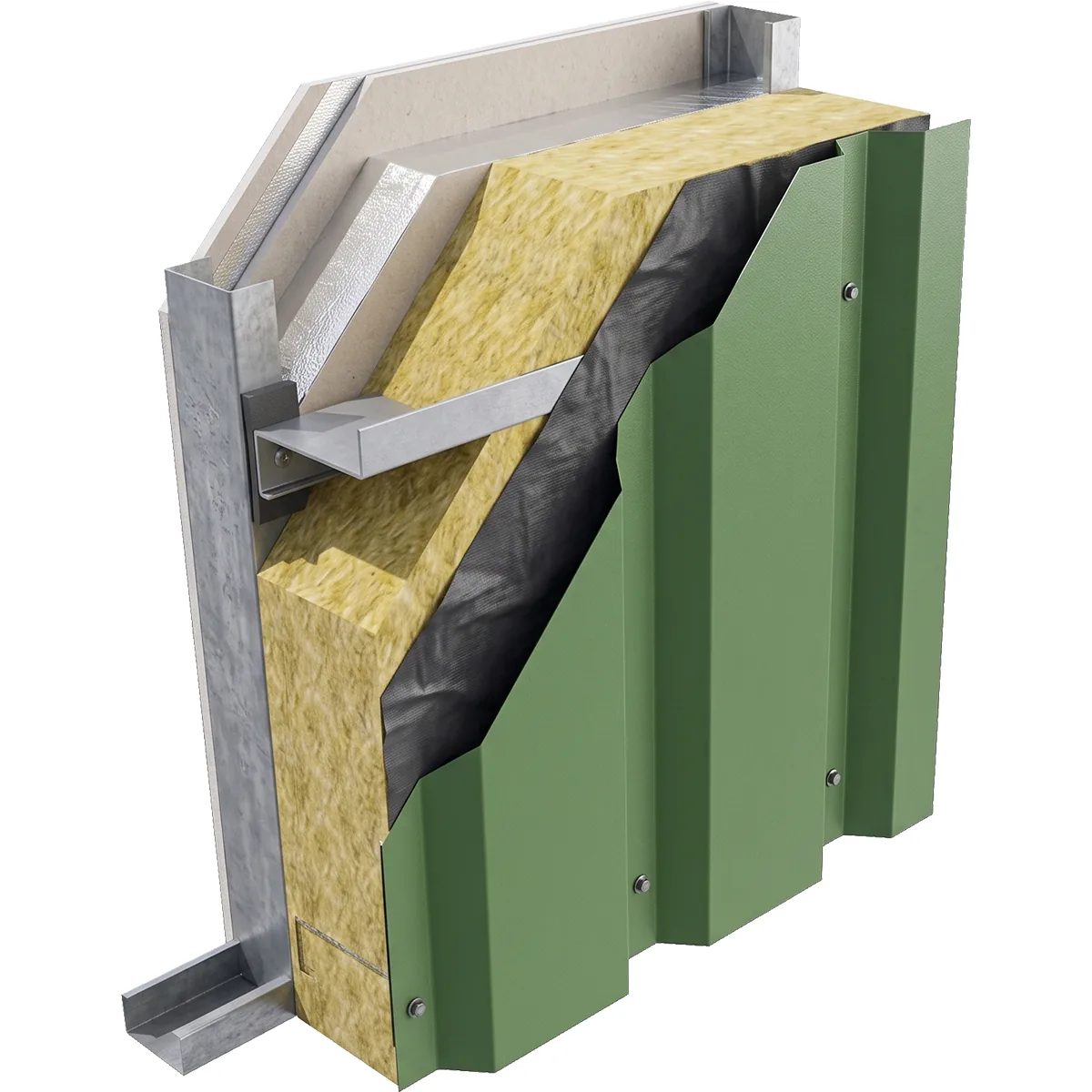

Вентфасад на оцинкованном Z-профиле

1. Гипсокартонный лист
2. Пароизоляционная плёнка
3. Гипсокартонный лист
4. Каркас из ЛСТК
5. Минеральная вата
6. Терморазделительная прокладка
7. Оцинкованный Z-профиль
8. Минеральная вата, второй слой
9. Диффузионная ветрозащитная мембрана
10. Профилированный лист

Утеплитель в два слоя с перекрытием швов, между стойкой и Z-профилем — терморазделительная прокладка. Вентилируемый зазор выводит влагу, фасад можно перебрать без демонтажа утепления.

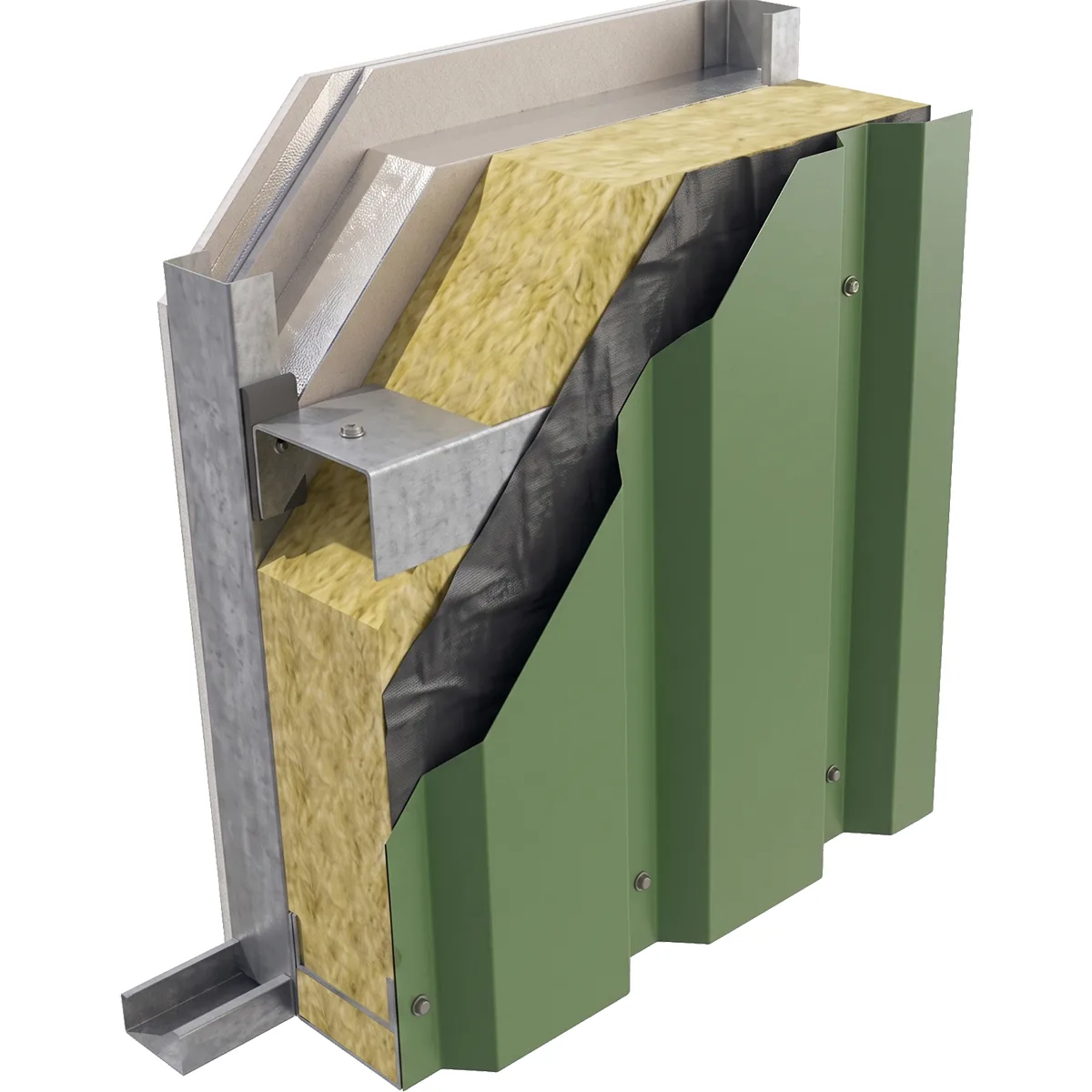

Вентфасад на оцинкованных кронштейнах

1. Гипсокартонный лист
2. Пароизоляционная плёнка
3. Гипсокартонный лист
4. Каркас из ЛСТК
5. Минеральная вата
6. Минеральная вата, второй слой
7. Терморазделительная прокладка
8. Оцинкованный кронштейн
9. Оцинкованный уголок
10. Диффузионная ветрозащитная мембрана
11. Профилированный лист

Кронштейн выносит фасад дальше от каркаса — можно набрать большую толщину утеплителя, чем позволяет Z-профиль. Берём, когда нужен повышенный тепловой контур.

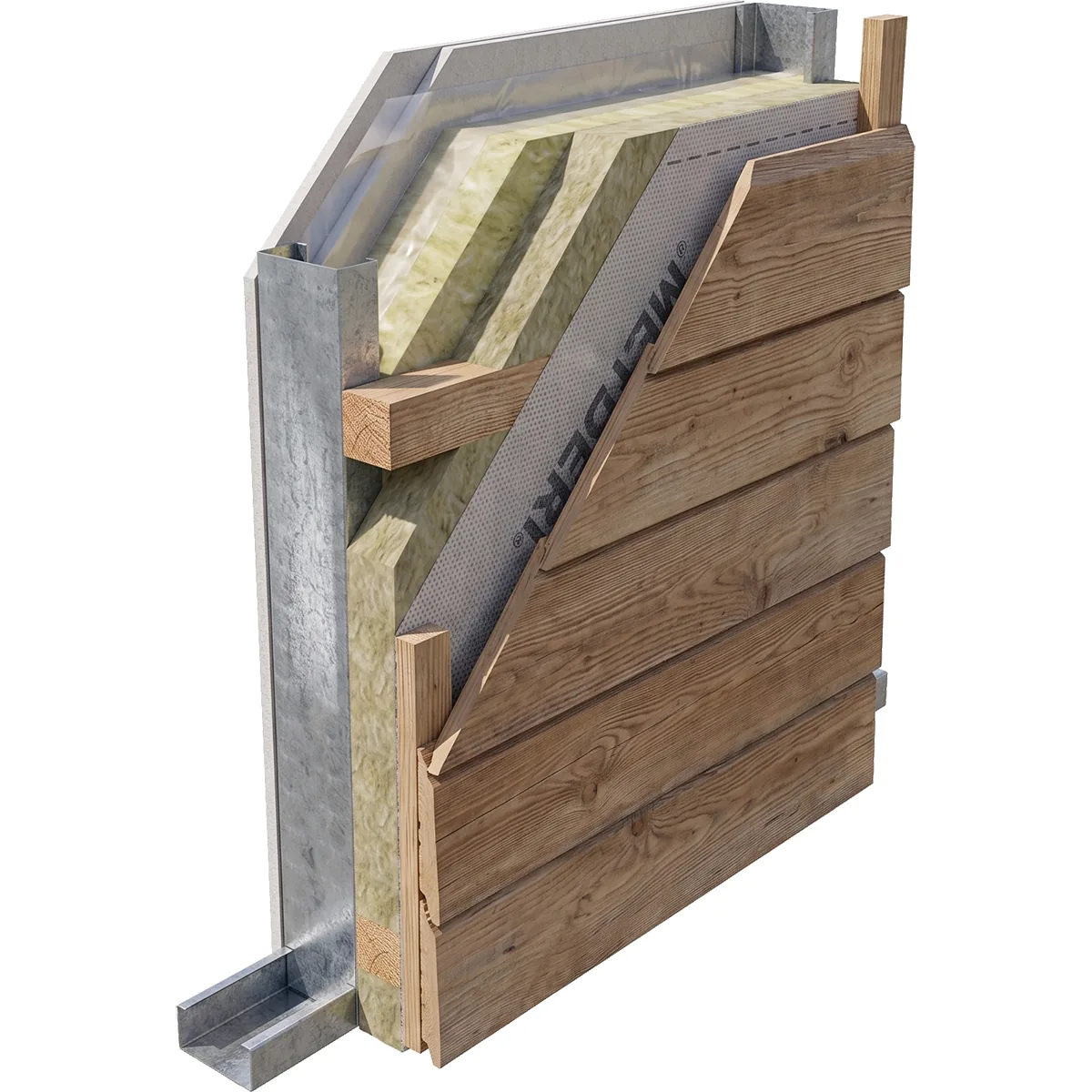

Вентфасад по деревянной обрешётке

1. Гипсокартонный лист
2. Пароизоляционная плёнка
3. Гипсокартонный лист
4. Минеральная вата
5. Каркас из ЛСТК
6. Деревянный брусок 50×50 мм
7. Минеральная вата, второй слой
8. Диффузионная ветрозащитная мембрана
9. Контробрешётка 15–20×40 мм
10. Декоративная фасадная обшивка

Дерево само по себе разрывает мостик холода — металла в наружном слое нет вовсе. Под фасадную доску, планкен, сайдинг: частные дома, бани, гостевые постройки.

Промышленный контур: профлист, сэндвич и напыляемый утеплитель

Здесь внутренняя отделка не нужна: склад, ангар, цех, СТО, овощехранилище. Гипсокартон заменяется профлистом или самой панелью, и всё решается быстрее — часто это разница в неделю на монтаже стенового контура. Пять схем, от самой простой до самой герметичной.

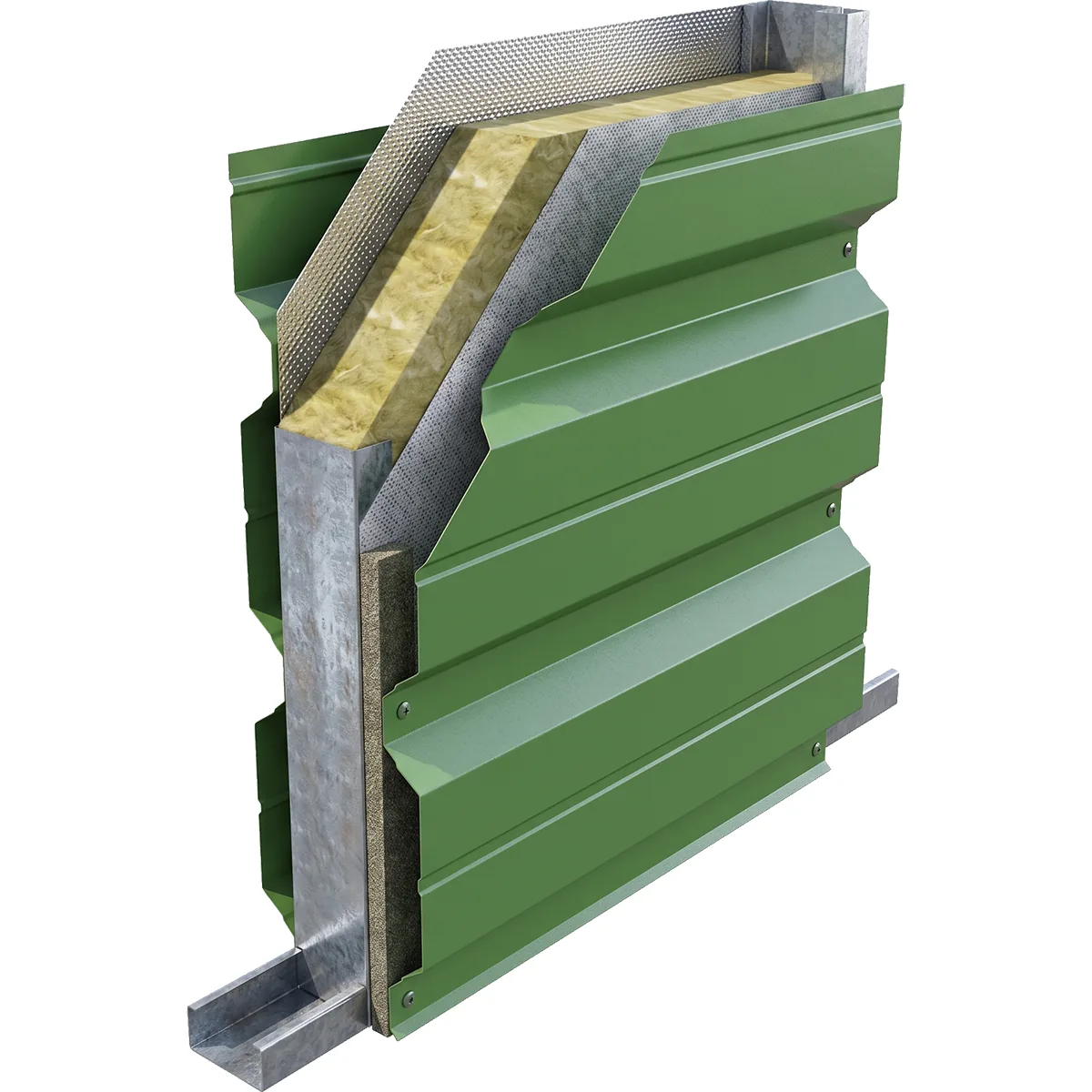

Минвата между профлистами

1. Профилированный лист
2. Пароизоляционная плёнка
3. Минеральная вата
4. Каркас из ЛСТК
5. Диффузионная ветрозащитная мембрана
6. Уплотнительная лента 20×50 мм из утеплителя высокой плотности
7. Профилированный лист

Сборка на месте из отдельных материалов — дешевле панели, но дольше по времени. Уплотнительная лента под наружным листом снимает прямой контакт металла с металлом.

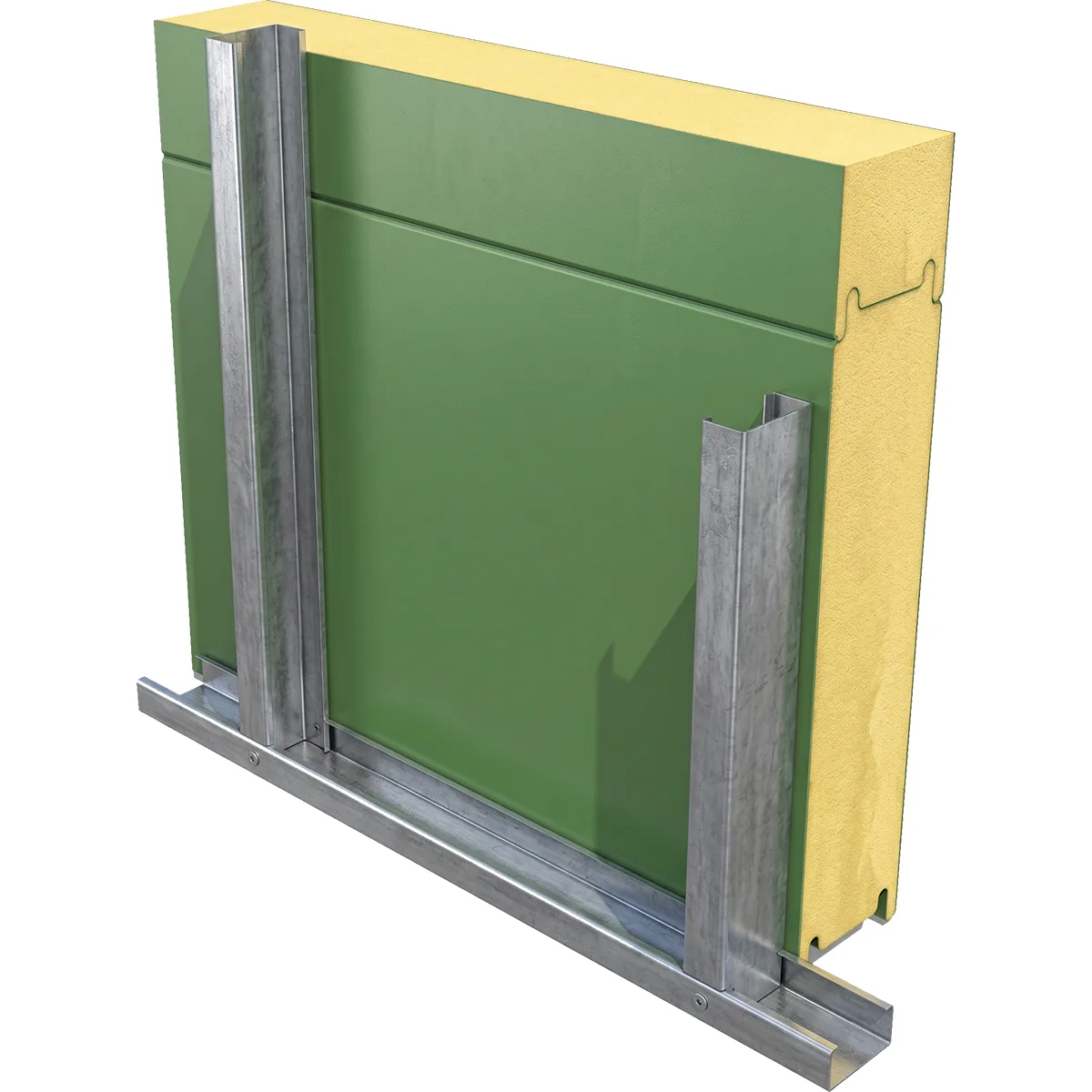

Сэндвич-панели по каркасу

1. Сэндвич-панель
2. Каркас из ЛСТК, профиль 1,2 мм

Наш основной утеплённый контур: два слоя вместо семи, весь пирог приезжает готовым с завода. Толщина 80, 100 или 120 мм — под режим внутри. Чем панель отличается от сборки на месте.

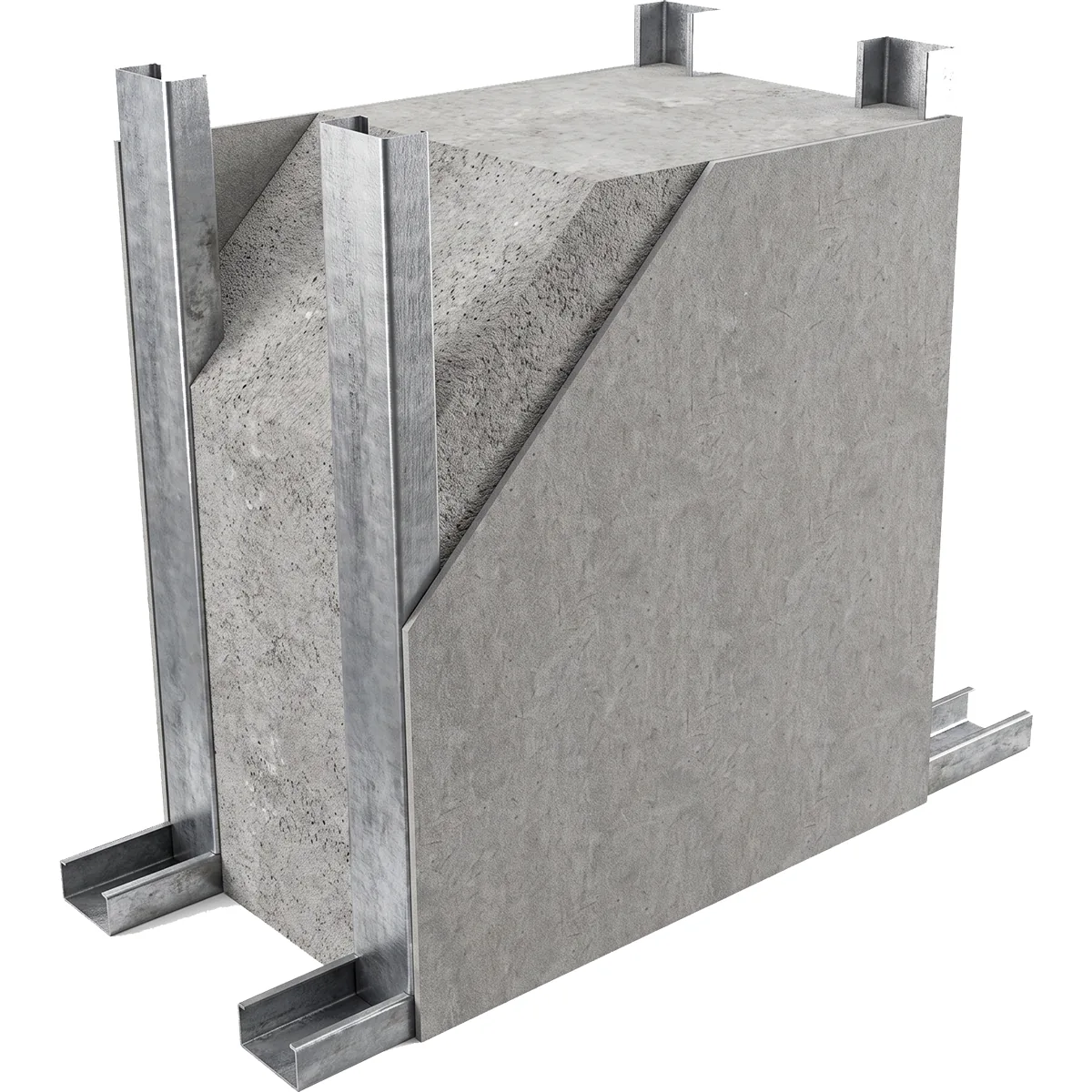

Двойной каркас с заполнением газобетоном

1. Каркас из ЛСТК, профиль 1,2 мм
2. Газобетонные (пенобетонные) блоки
3. Фиброцементная плита
4. Каркас из ЛСТК, профиль 0,8 мм

Тяжёлая схема с массивным заполнением: даёт теплоёмкость и высокую стойкость наружного слоя. Уместна там, где стену могут задеть техникой, а не только погода.

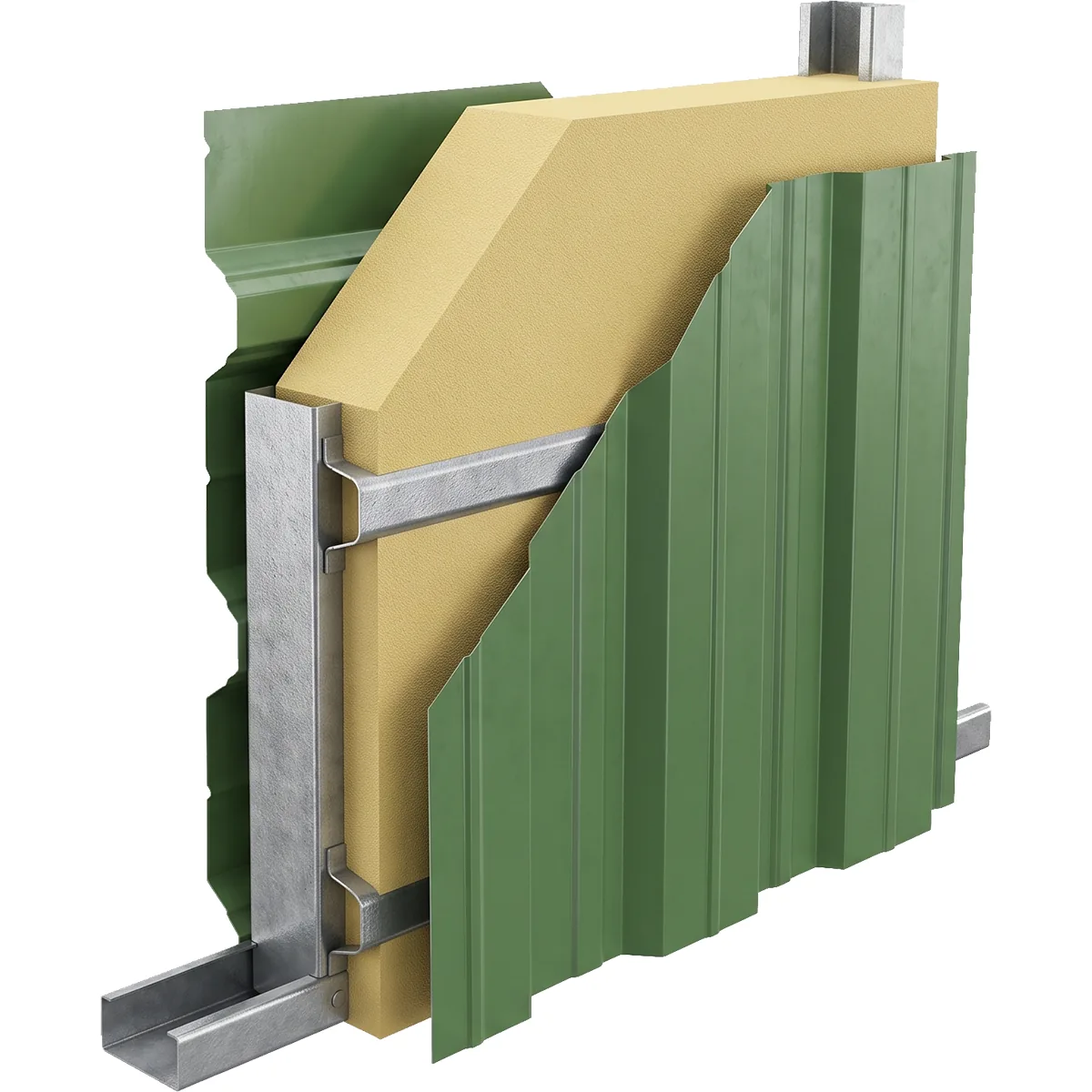

Напыляемый ППУ с закрытыми ячейками

1. Профилированный лист
2. Пенополиуретан, закрытые ячейки
3. Каркас из ЛСТК, профиль 1,2 мм
4. Омега-профиль h = 30 мм
5. Профилированный лист

Закрытая ячейка не пропускает пар, поэтому отдельная пароизоляция не нужна — шов исчезает как класс. Схема для холодильных и морозильных камер, где нужен герметичный контур.

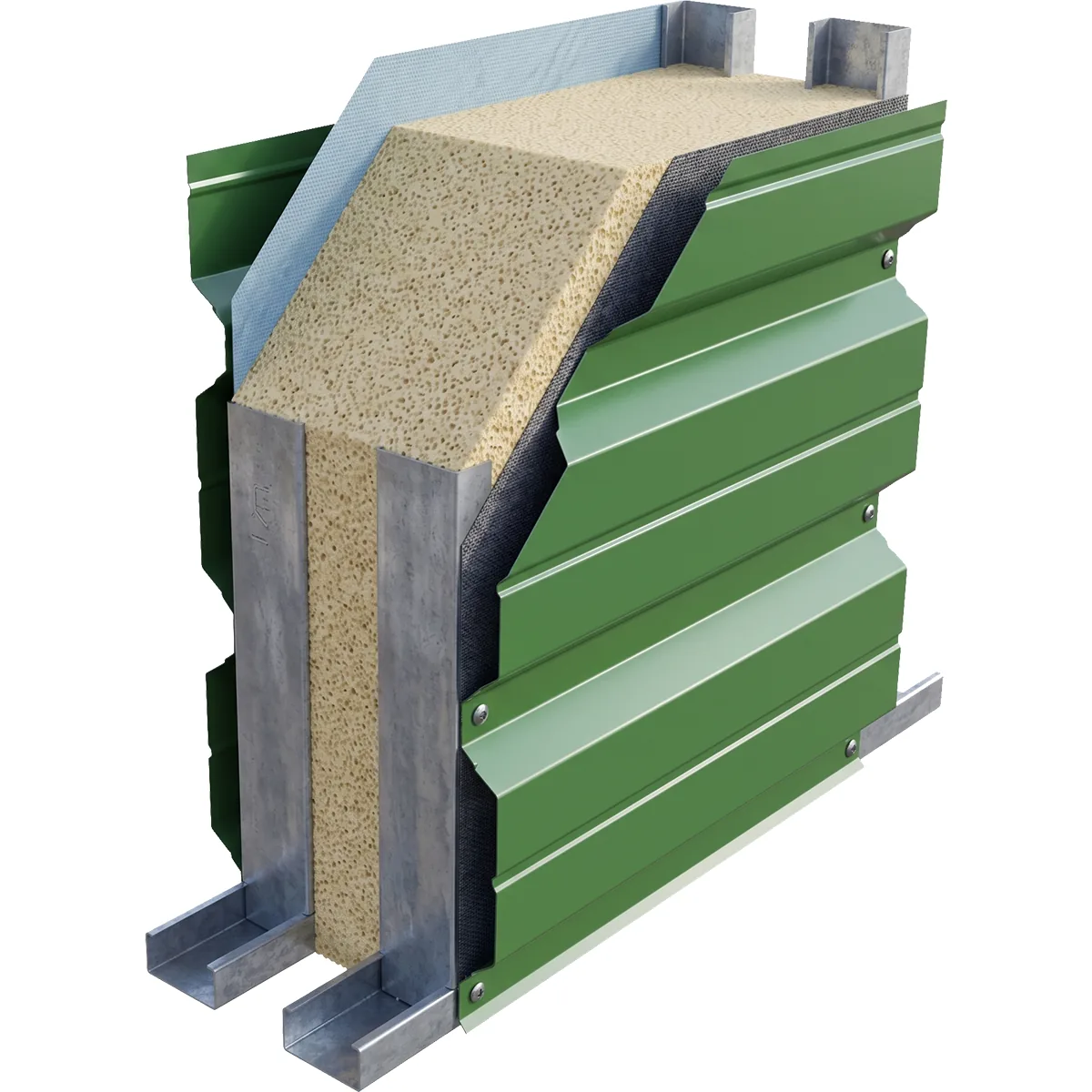

ППУ с открытыми ячейками, двойной каркас

1. Профилированный лист
2. Пароизоляционная плёнка
3. Пенополиуретан, открытые ячейки
4. Каркас из ЛСТК, профиль 1,2 мм
5. Каркас из ЛСТК, профиль 0,8 мм
6. Диффузионная ветрозащитная мембрана
7. Профилированный лист

Открытая ячейка мягче и дешевле закрытой, но пар пропускает — поэтому пароизоляция обязательна. Двойной каркас разносит стойки и убирает сквозной металл через стену.

Внутренние стены и перегородки

Внутри здания задача другая: держать не тепло, а звук. Утеплитель здесь работает как звукопоглощение, и решает не его толщина, а разрыв между двумя половинами стены. Подробнее про перегородки из ЛСТК — на отдельной странице.

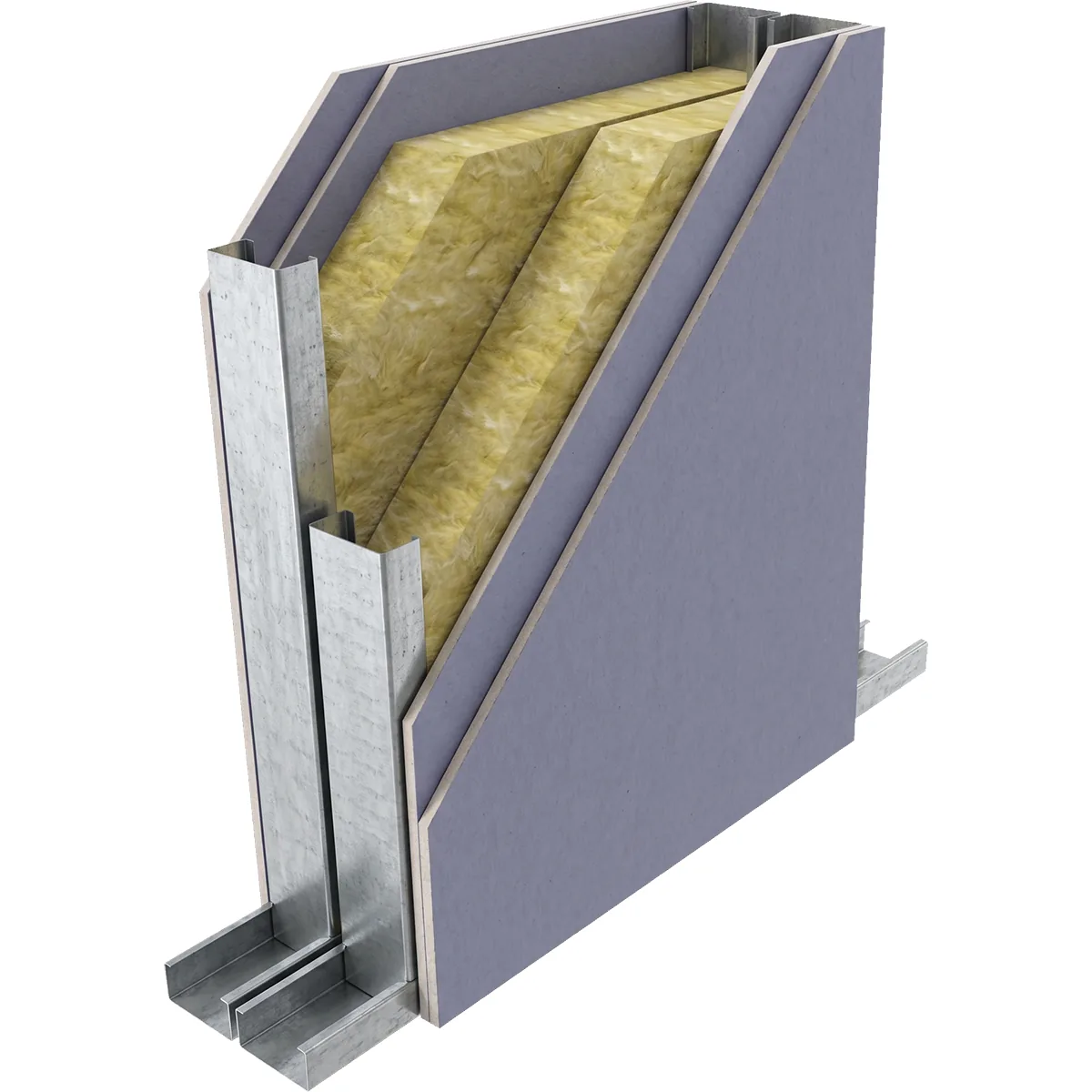

Межквартирная стена

1. Звукоизоляционный гипсокартон, 2 слоя
2. Звукоизоляция
3. Каркас из ЛСТК
4. Воздушный зазор
5. Каркас из ЛСТК
6. Звукоизоляция
7. Звукоизоляционный гипсокартон, 2 слоя

Два независимых каркаса, между ними воздух. Именно разрыв, а не вата, не даёт звуку пройти насквозь: жёсткой связи между сторонами стены нет. Для таунхаусов и многоквартирных домов.

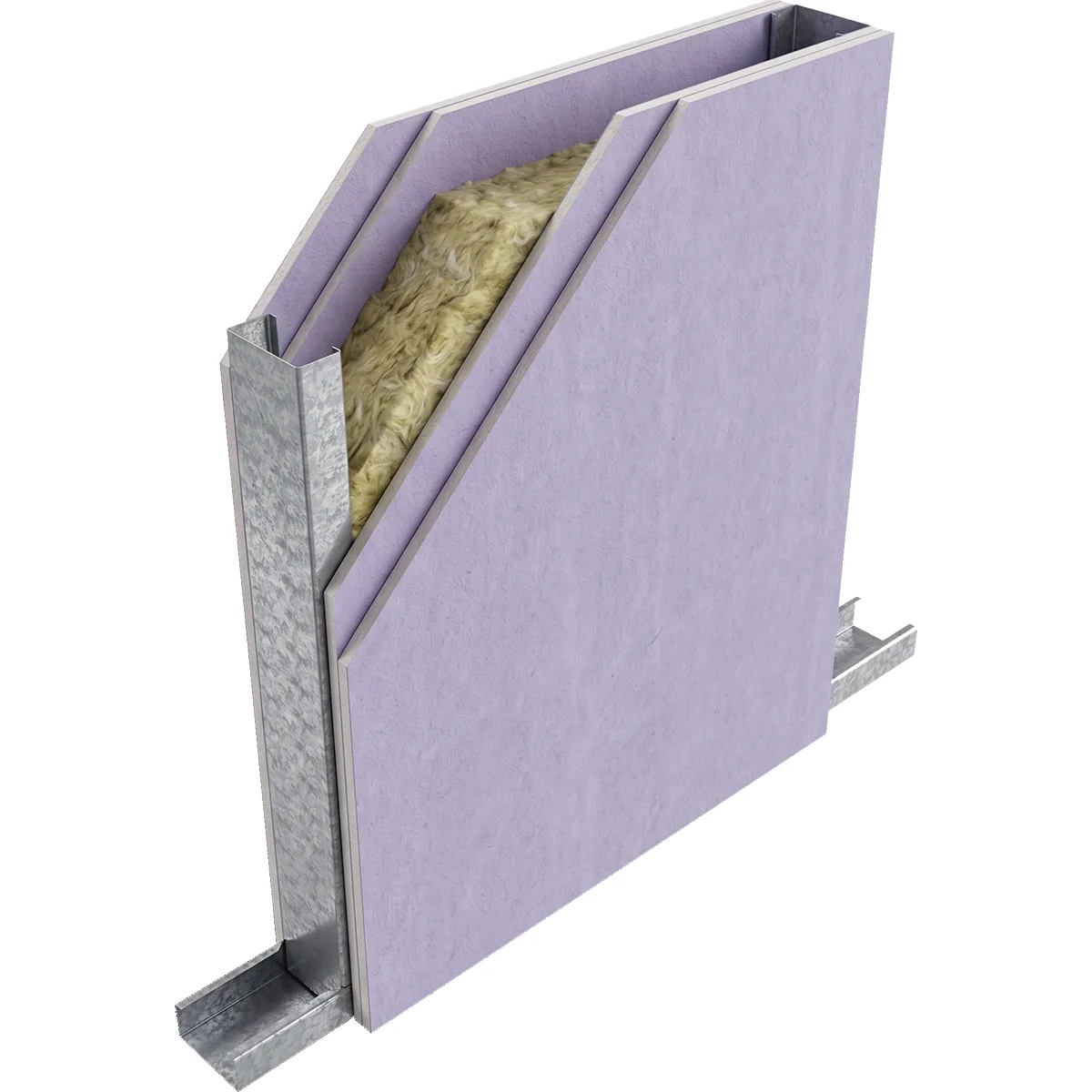

Межкомнатная перегородка

1. Звукоизоляционный гипсокартон, 2 слоя
2. Звукоизоляция
3. Каркас из ЛСТК
4. Звукоизоляционный гипсокартон, 2 слоя

Один каркас, обшивка в два листа с каждой стороны. Ставится там, где удобно, и переносится позже — внутри здания из ЛСТК несущих стен нет.

Как выбрать схему

Выбор идёт не от утеплителя, а от режима внутри здания и от того, чем закрывается фасад. Порядок вопросов такой:

Что внутри. Неотапливаемый склад — холодный контур, утепление не нужно вовсе. Отапливаемый цех — сэндвич 80–100 мм. Помещение с людьми круглый год — 120 мм или сборный пирог с ватой в два слоя. Морозильная камера — закрытоячеистый ППУ.

Чем закрывается фасад. Штукатурка тянет за собой плиту OSB и пенополистирол. Профлист — вентфасад на Z-профиле или кронштейнах. Доска и сайдинг — деревянную обрешётку.

Сколько времени есть на монтаж. Сэндвич-панель — два слоя вместо семи и один проход по стене. Сборка на месте дешевле по материалу, но дольше и требует аккуратности на каждом узле.

Что будет со стеной в эксплуатации. Если её задевают техникой — фиброцемент или газобетонное заполнение вместо мягкого утеплителя под тонким листом.

Схему закладывают в проект: разделы АР и КМ считаются под конкретную стену, потому что от неё зависят и шаг стоек, и узлы примыкания, и ведомость метизов. Переиграть пирог после изготовления каркаса дороже, чем выбрать его сразу. Выезд на объект и консультация у нас бесплатные.

Мостики холода: где на самом деле рвётся контур

Главное возражение против стального каркаса звучит так: сталь проводит тепло в сотни раз лучше дерева, значит каждая стойка — это дыра в стене. Возражение верное по физике и неверное по выводу. Стойка становится мостиком холода только тогда, когда она соединяет внутреннюю обшивку с наружной напрямую, без разрыва.

На схемах выше видно, чем этот разрыв делается — и в каждой он свой:

Второй слой утеплителя поверх стоек — схемы с Z-профилем, кронштейнами и обрешёткой. Стойка перекрыта снаружи, прямого пути наружу у неё нет.

Терморазделительная прокладка в узле крепления — тонкая деталь, которую чаще всего и пропускают при экономии. Именно она отделяет холодный наружный профиль от тёплой стойки.

Двойной каркас — наружные и внутренние стойки стоят в разных плоскостях и не касаются друг друга.

Готовая панель — сплошной слой утеплителя между двумя обшивками, разрывать нечего в принципе.

Практический вывод, который стоит запомнить при приёмке работ: промерзание почти всегда обнаруживается не в поле стены, а на стыках и примыканиях — у цоколя, вокруг окон и ворот, в углах. Поле стены утепляют все. Узлы считает проект, и собирают их по чертежу, а не по месту.

Пароизоляция и конденсат: почему плёнок две и они разные

В каждой схеме, кроме закрытоячеистого ППУ, есть два плёночных слоя, и путать их нельзя. Пароизоляция стоит изнутри, сразу за обшивкой: её задача — не пустить в утеплитель влажный воздух помещения. Диффузионная мембрана стоит снаружи, перед вентзазором: она не пускает внутрь ветер и воду, но выпускает наружу пар, который в утеплитель всё-таки попал.

Правило одно: контур должен быть плотнее изнутри, чем снаружи. Если поставить наружу глухую плёнку вместо мембраны, пар останется в утеплителе, а мокрая вата греет примерно как её не было. Отсюда же и вентзазор — тот самый просвет между мембраной и профлистом: без движения воздуха в нём мембрана работать не будет.

У закрытоячеистого ППУ отдельной пароизоляции нет, и это не упрощение схемы — пар не проходит через саму пену. Поэтому она и стоит в холодильных камерах, где любой шов в плёнке со временем стал бы точкой промерзания.

Что входит в работу

Стеновой контур мы делаем в составе строительства под ключ, а не отдельной услугой: проект, изготовление каркаса, монтаж, закрытие контура и сдача с документами. Конструкции соответствуют IV степени огнестойкости с пределом R15. Срок службы каркаса — более 50 лет, на цинковое покрытие производитель даёт 25 лет, на наши работы — 5 лет. Монтаж стенового контура сезона не имеет: мокрая операция на объекте одна — фундамент. Работаем по всей Беларуси, с 2019 года, построено более 50 объектов.
